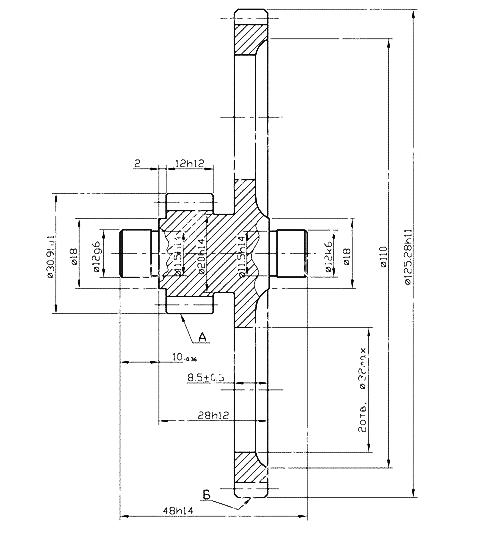

Шестерня сдвоенная (V передвижения 20 м/мин) 102-29 (986251.001)
Сдвоенная шестерня 102-29 состоит из двух зубчатых венцов. Они располагаются на вале последовательно. Венцы имеют диаметр 26 и 112 мм, количество зубьев — 13 и 61 соответственно. Скорость движения шестерни — 20 м/мин.
Сдвоенная шестерня 102-29 (986251.001) соответствует требованиям ГОСТ относительно прочности используемого материала и точности геометрии. Она легко устанавливается и обеспечивает плавный ход механизма.
Поверхность рабочего колеса и зубьев подвергается термической обработке для повышения прочности детали. Несмотря на высокую прочность, сдвоенная шестерня подвергается сильному износу во время эксплуатации. При необходимости элемент можно заменить.
Материал шестерни способен выдерживать значительные внешние и внутренние нагрузки, высокую влажность, перепады температуры. Это позволяет использовать грузоподъемную технику в сложных условиях.
| Технические параметры | |||
|---|---|---|---|
| Зубчатый венец |
— |
А |
Б |
| Модуль |
m |
2 |
2 |
| Число зубьев |
z |
13 |
61 |
| Нормальный исходный контур |
— |
ГОСТ 13755-81 |
ГОСТ 13755-81 |
| Коэффициент смещения |
X |
+0,24 |
0 |
| Степень точности по ГОСТ 1643-81 |
— |
10-10-8-Ad |
10-10-8-Bd |
| Длина общей нормали |
W |
9,549 |
39,946 |
| Делительный диаметр |
d |
26 |
112 |
