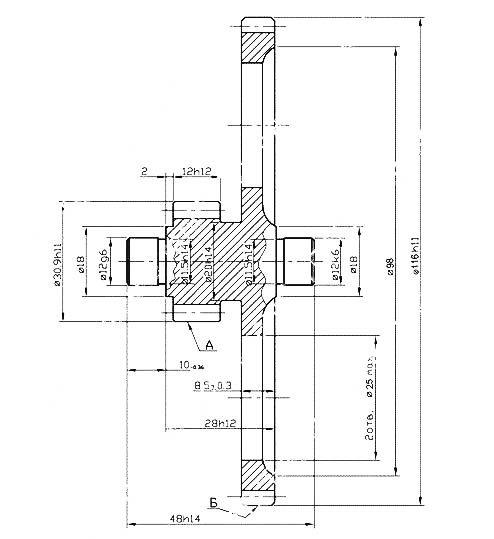

Шестерня сдвоенная (V передвижения 32 м/мин) 102c-29 (986251.002)
Модель 102с-29 отличается от 102-29 количеством зубьев. Скорость передвижения шестерни равна 32 м/мин. Деталь состоит из двух венцов с 13 и 56 зубьями. Их диаметр равен 26 и 112 мм соответственно.
Сдвоенная шестерня изготовлена из прочного износостойкого материала и рассчитана на высокие нагрузки. Она не деформируется под действием ударов и вибрации. Точная геометрия детали обеспечивает безошибочную установку, благодаря чему механизм движется плавно и практически бесшумно.
Деталь соответствует требованиям ГОСТ относительно прочности материала и формы шестерни.
В процессе эксплуатации механизм подвергается износу. Срок службы зависит от интенсивности использования грузоподъемного оборудования и условий его эксплуатации. Деформации детали может привести к выходу оборудования из строя, поэтому требуется ее своевременная замена.
| Технические параметры | |||
|---|---|---|---|
| Зубчатый венец |
— |
А |
Б |
| Модуль |
m |
2 |
2 |
| Число зубьев |
z |
13 |
56 |
| Нормальный исходный контур |
— |
ГОСТ 13755-81 |
ГОСТ 13755-81 |
| Коэффициент смещения |
X |
+0,24 |
0 |
| Степень точности по ГОСТ 1643-81 |
— |
10-10-8-Ad |
10-10-8-Bd |
| Длина общей нормали |
W |
9,549 |
39,946 |
| Делительный диаметр |
d |
26 |
112 |
