Телега шарнирная неприводная ТШН-25
Шарнирная холостая не приводная тележка ТШН-25 (ТШХ-25) грузоподъемностью до 3.2 тонны используется исключительно в отечественном грузоподъемном оборудовании (электрические тали, концевые балки, на воротах и т. д.).
В основном используется в комплекте с приводной телегой ТШП-25 или с редуктором РВЦ-320. Ранее имела маркировку «ТШХ-2.5». Условное обозначение в документации «сб. 103».
Известна Российской промышленности с 60-х годов и до сих пор применяется без существенных изменений.
Характеристики:
Состоит из основы с резиновым буфером, на которую закрепляется две половинки с холостыми катками на подшипниковом соединении и с рольками по бокам.
|

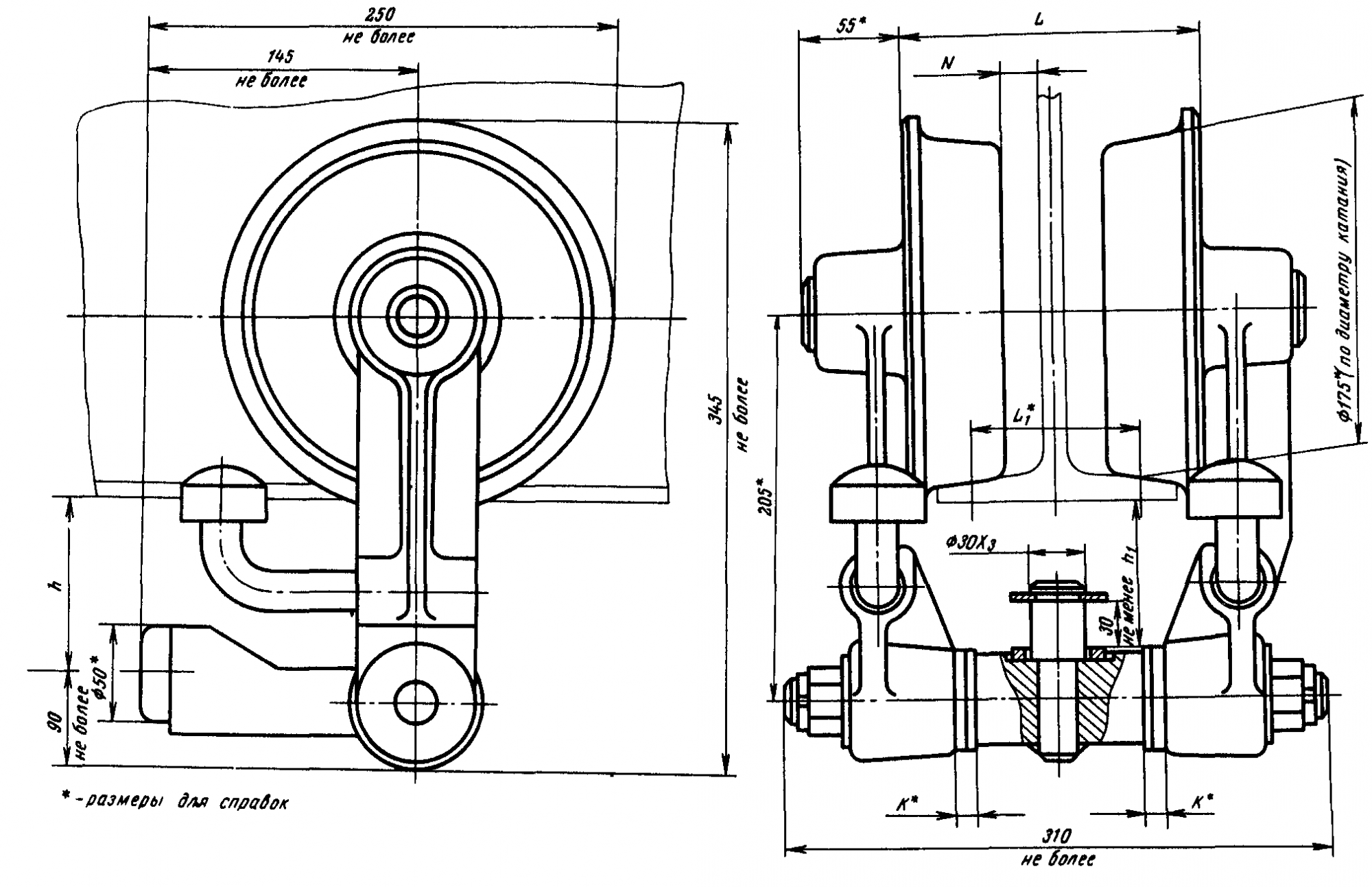

Размер двутавра |
K |
L |
h |
L1 |
h1 |
N не менее |
|
30М |
4 |
158 ±1 |
50±5 |
96 |
78 ±3 |
16 |
|
36М |
4 |
158 ±1 |
49 ±5 |
96 |
77 ±3 |
16 |
|
45М |
14 |
178 ±1 |
47 ±5 |
116 |
75 ±3 |
26 |
Применяемость:
Ранее устанавливались:
- в электрических канатных талях: 2ТЭ 6300, ТЭ 320, 2ТЭ 10000, ТЭС 5000, 2ТЭ 320, 2ТЭ 12500, ТЭС 6300, ТЭС 10000.
- В концевых балках подвесных кран-балок грузоподъемностью до 5 тонн.
- В подвесных воротах и подобных конструкциях весом до 5 т.
